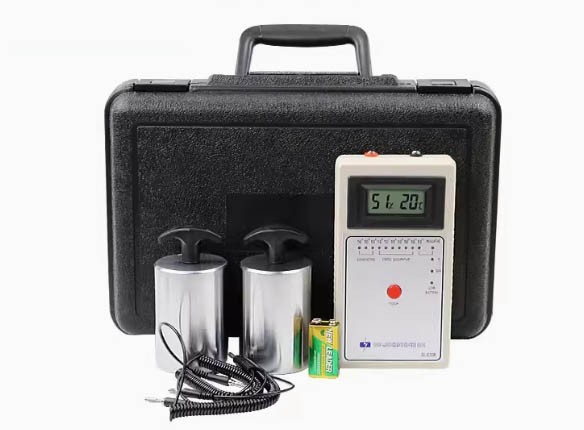

Miter tat-test antistatiku

<1>. Operazzjoni tal-funzjoni

Il-miter tat-test Antistatiku SL-030B għandu funzjoni ta 'indikazzjoni ta' vultaġġ baxx tal-vultaġġ tal-batterija. Il-mod tal-provvista tal-enerġija tal-modulu tat-temperatura u l-umdità huwa indipendenti mill-mod tal-provvista tal-enerġija tat-test tar-reżistenza. It-temperatura u l-umdità tal-batterija tikkonsma ammont żgħir ta 'elettriku. Se jintuża għal sentejn u ma jintilifx minħabba l-azzjoni tal-iswiċċ.

<2>. Karatteristiċi tal-prodott

1. Meta l-vultaġġ tal-batterija jkun inqas minn 5 volt, l-indikatur LWBATTERY jaqbad.

2, b'temperatura diġitali tat-temperatura u l-umdità

3. Strument tal-kejl b'diversi funzjonijiet li jkejjel l-umdità tal-ambjent, it-temperatura u r-reżistenza tal-wiċċ.

<3>. 技术参数

Vultaġġ tax-xogħol	DC9V
Ħajja tal-batterija	40 siegħa (xogħol kontinwu)
Preċiżjoni tal-wiri	1/2 ± 1%
Daqs	170mm × 100mm × 40mm
Piż tal-istrument	350g
Piż tal-martell	2.5 ± 0.2kg / biċċa
Temperatura tal-kejl	0-100C °
Umdità tal-kejl	0-100% RH

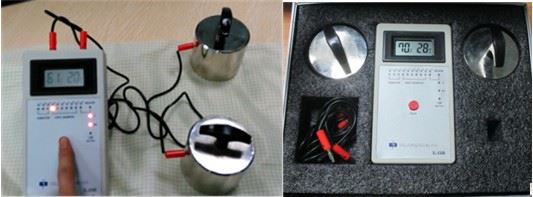

SL-030B TESTER.jpg

SL-030B reżistenza tal-wiċċ tester.jpg

<4>. Introduzzjoni ta 'prodott

It-tester tar-reżistenza tal-wiċċ SL-030B (magħruf ukoll bħala l-apparat li jittestja r-reżistenza tal-wiċċ tal-martell tqil) ikejjel ir-reżistenza tal-wiċċ ta 'oġġett biex jikxef il-kapaċità antistatika tal-oġġett. It-tester tar-reżistenza tal-wiċċ SL-030B jikkonforma mal-metodu ta 'ttestjar standard D-257 ta' ASTM. Meta tkun qed tittestja, qiegħed biss żewġ piżijiet fuq il-wiċċ tal-oġġett li għandu jitkejjel u agħfas il-buttuna ħamra. L-istrument juri l-valur speċifiku tar-reżistenza tal-wiċċ tal-oġġett.

It-tester tar-reżistenza tal-wiċċ tal-martell tqil SL-030B huwa strument preċiż għall-ittestjar tar-reżistenza tal-wiċċ tal-oġġetti. Jista 'jintwera permezz ta' LEDs minn 103 sa 1012.

Fl-istess ħin, tista ’tipprovdi t-temperatura u l-umdità ta’ l-ambjent li qed tittestja - mill-iskrin LCD. Hemm adeżivi konduttivi taħt iż-żewġ piżijiet biex it-test isir aktar preċiż.

<5>. Struzzjonijiet għall-użu

Poġġi ż-żewġ piżijiet fuq il-wiċċ tal-oġġett u żommhom nodfa. Aġġusta l-ispazjar bejn iż-żewġ piżijiet biex tiżgura li ż-żewġ wajers bejn il-piż u l-istrument huma konnessi.

Imbagħad ixgħel is-swiċċ tat-temperatura u l-umdità fir-rokna t'isfel tal-lemin ta 'l-istrument, madwar żewġ sekondi wara li t-temperatura u l-umdità tkun normali. F'dan il-punt, agħfas u żomm il-buttuna ħamra fin-nofs ta 'l-istrument, l-istrument jidħol fil-pożittiv

Spiss ittestjat, ir-riżultati tat-test jintwerew fuq id-dwal LED tal-istrument, wara li tikkonferma t-test, erħi l-idejn huwa OK.

<6>. Prekawzjonijiet

1. Id-distanza bejn iż-żewġ piżijiet tal-wiċċ ta 'l-oġġett tat-test hija normalment fi żmien 30 ċm;

2. Wara li kull test ikun lest, jekk jogħġbok għalaq fil-ħin biex tevita li tinħela l-batterija;

3. Huwa projbit li tmiss il-partijiet tal-metall taż-żewġ piżijiet bl-idejn matul it-test;

4. Meta l-lampa LWBATTERY fjammetta ħamra, jekk jogħġbok ibdel il-batterija immedjatament.

BEJGĦ SL-030B TESTER.jpg

SL-030B Test tal-prodott antistatiku diġitali meterhammer tat-tip ta 'reżistenza tal-wiċċ meter.jpg

<7>. Tip

Tester Statiku li Jinġarr SL-030B

Tkejjel l-impedenza, l-umdità u t-temperatura.

Impedenza tal-wiċċ tal-kejl 103-1012 ohms / m2, reżistenza tal-kejl 103-1012 ohms

Umdità relattiva: 10% -90% RH

· Temperatura: 0 ° C-37.8 ° C

· Preċiżjoni għolja - firxa sħiħa

· Elettrodu inkluż: 2 5-libbra, 2.5-il pulzier RTT, elettrodu tad-diska RTG, 2 elettrodi tat-test ta 'l-impedenza tal-wiċċ parallel ta' 3 pulzieri

· LCD wiri diġitali

· Batterija rikarikabbli

· Kejl tal-mejda tal-mejda, kisi tal-art, laker, faxex tal-polz, overalls, żraben (għata taż-żraben), basktijiet u kontenituri

L-ACL-800 Megger huwa ddisinjat skond il-proċeduri tat-test EOS / ESD, CECC, ASTM u UL għall-kejl ta 'l-impedenza jew ir-reżistenza ta' l-uċuħ kollha ta 'skarika konduttiva, antistatika u elettrostatika. Faċli biex tużah, kwalità għolja, u affidabilità għolja, il-miter jista 'jkejjel ukoll l-umdità u t-temperatura relattiva li jaffettwaw il-prestazzjoni ta' l-elettriku.

<8>. karatteristiċi:

· Kejjel l-impedenza, it-temperatura u l-umdità, skont l-istandards tal-ESD, S4.1, S7.1 u S11.11

· 103-1012 ohms / □ range, tista 'tittestja l-karatteristiċi elettriċi ta' materjali varji.

· Skala ta 'kejl ta' 10 volt / 100 volt għal superfiċi tax-xogħol u pavimenti.

· Kaxxa tal-protezzjoni tal-istrument tal-plastik biex tevita ħsara lill-istrument

· Piż ħafif, 150Z biss (425g), faċli biex tinġarr

· LCD display diġitali, faċli biex jintuża, faċli biex jinqara

· Funzjoni ta 'tifi awtomatiku biex testendi l-ħajja tal-batterija

· Ritorn awtomatiku ta 'żero biex tiġi żgurata l-eżattezza

Elettrodu paralleli, sonda ta '5 libbra u sonda ta' impedenza integrata, kollha jikkonformaw mal-istandards ASTM, EOS u CECC

· NIST tracking, garanzija ISO9000

· Sonda sostitwibbli għal ħajja estiża

· 9V DC jew NiCd rikarikabbli batterija jew AC transformer, komuni fl-Istati Uniti u barra.

<9> .ACL-800 Megohmmeter Manwal tat-Tħaddim

Qabel ma tkejjel, l-ewwel kun żgur li l-wiċċ li għandu jiġi ttestjat ikun nadif u ħieles mill-kontaminazzjoni.

L-ewwel, l-impedenza tal-wiċċ: (Reżistenza tal-Wiċċ)

1, Metodu ta 'Reżistenza ta' Sonda Parallel (Metodu ta 'Reżistenza ta' Sonda Parallel)

Il-metodu tal-kejl ta ’l-impedenza tas-sonda parallela huwa metodu ta’ kejl li jikkonforma ma ’l-istandard EOS / ESD-S11.11-1993, li huwa metodu mgħaġġel għall-kejl tal-valur tar-reżistenza ta’ materjal uniformi ċatt. Dan il-metodu huwa adattat ukoll għall-kejl ta 'materjali b'ħafna saffi, iżda l-kundizzjonijiet tat-temperatura u l-umdità fil-ħin tal-kejl għandhom jiġu indikati fir-rapport tal-valur ta' l-impedenza.

A. Poġġi l-għassa fuq il-wiċċ ta 'l-oġġett li għandu jitkejjel.

B. Aġġusta s-swiċċ għall-pożizzjoni tal-vultaġġ mixtieqa (10 volt jew 100 volt)

Ċ. Agħfas u żomm il-buttuna tal-kejl bi pressjoni ta 'madwar 5 lbs. L-iskrin LCD juri l-valuri mkejla tal-impedenza tal-wiċċ, it-temperatura u l-umdità relattiva. Il-proċess tal-kejl kollu huwa madwar ħmistax-il sekonda.

• L-unità tal-impedenza tal-wiċċ hija ohm

• L-unità tat-temperatura qiegħda tir

• Unità ta ’umdità relattiva hija perċentwal

F'kull kejl, wara li tagħfas il-buttuna tal-kejl, l-ACL-800 se juri kontinwament il-valur tal-kejl tat-timjil. Fi żmien ħamsa u erbgħin sekonda wara li l-buttuna tinħeles, jintwera l-aħħar valur imkejjel.

2. Metodu ta 'Reżistenza tas-Sonda Konċentrika taċ-Ċirku (Sonda taċ-Ċirkwit Konċentriku mhix obbligatorja) Daħħal il-konnettur fiż-żewġ ġakkijiet ta' 3.5 mm ta 'l-għassa u daħħal il-plagg tal-banana bis-sonda taċ-ċirku konċentratiku (mhux obbligatorju)) Assoċjat. Wara li tqiegħed is-sonda fuq il-wiċċ ta 'l-oġġett li għandu jiġi ttestjat, agħfas il-buttuna għal madwar 15-il sekonda, it-temperatura korretta u l-umdità relattiva se jintwerew fuq l-LCD. Il-valur korrett ta ’l-impedenza tal-wiċċ huwa mmultiplikat b’10 fuq l-LCD. Unità hija ohm

Pereżempju: l-iskrin tal-kristall juri 3.5 x 104 ohms; il-valur attwali tal-impedenza huwa 3.5 x 105 ohms.

It-tieni, kejl tar-reżistenza tal-wiċċ (punt sa punt) (Kejl tar-Reżistenza tal-Wiċċ (RTT))

Dan il-metodu ta 'kejl huwa li jkejjel ir-reżistenza bejn żewġ punti indipendenti mill-art skond ir-rekwiżiti tal-kejl EOS / ESD-S4.1. Ir-riżultati tal-kejl miksuba b'dan il-metodu ta 'kejl huma pproċessati bejn l-oġġett imkejjel u ż-żewġ sondi ta' 5 liri. Id-distanza hija relatata ma 'fatturi bħall-proċedura korretta tal-kejl, u kull darba li t-test jitwettaq taħt l-istess kondizzjonijiet ta' kejl meħtieġa.

A. Ipplaggja l-konnettur fiż-żewġ ġakkijiet ta '3.5 mm fuq il-miter u waħħal il-plagg tal-banana maż-żewġ sondi ta' 5 liri.

B. Poġġi żewġ sondi fuq il-wiċċ ta 'l-oġġett li għandu jiġi ttestjat skond il-proċedura tal-kejl.

Ċ, agħżel il-valur tal-vultaġġ meħtieġ (10 volt jew 100 volt)

D. Agħfas is-swiċċ sakemm il-valur magħżul tal-vultaġġ (10 volts jew 100 volt) jiġi muri. Kompli agħfas is-swiċċ sakemm ir-reżistenza mkejla (f'oms). L-umdità u t-temperatura relattiva huma murija fuq l-LCD.

It-tielet, kejl tar-reżistenza wiċċ l-art (RTG) (Kejl tar-Reżistenza tal-wiċċ għall-Art (RTG))

Dan il-metodu ta 'kejl huwa wżat biex ikejjel ir-reżistenza tal-wiċċ bejn punt fuq il-wiċċ ta' l-oġġett u punt ieħor ta 'l-art fuq il-wiċċ. Il-metodu tal-kejl huwa skont l-istandard tal-kejl EOS / ESD S4.1.

A. Daħħal tarf wieħed taż-żewġ wajers fiż-żewġ ġakkijiet ta '3.5 mm ta' l-għassa, imbagħad waħħal wieħed minnhom mal-klipp ta 'l-alligatur u l-ieħor ma' sonda ta 'diska ta' 5 libbra.

B. Qabbad il-klipp tal-kukkudrill mal-punt ta ’l-ert magħruf u poġġi s-sonda tad-diska fuq il-wiċċ ta’ l-oġġett li għandu jiġi ttestjat skond ir-rekwiżiti tal-kejl.

C. Agħfas il-buttuna tal-kejl sakemm ir-reżistenza (f 'ohms), l-umdità relattiva, u l-valur tat-temperatura jkunu murija fuq id-displej. Ir-riżultati tal-kejl huma skond l-EIA.

EOS / ESD, ANSI, IEC-93, CECC, standards ta ’kejl ASTM. Għal materjali b'impedenza għolja, biex tiżgura riżultati ta 'kejl ta' preċiżjoni għolja, oqgħod attent li ma tirkebx iż-żewġ ċwievet, tmissx is-sonda, ċomb u Ikejjel l-oġġett.
